Продукция FTTH

Навивные многоволоконные кабели

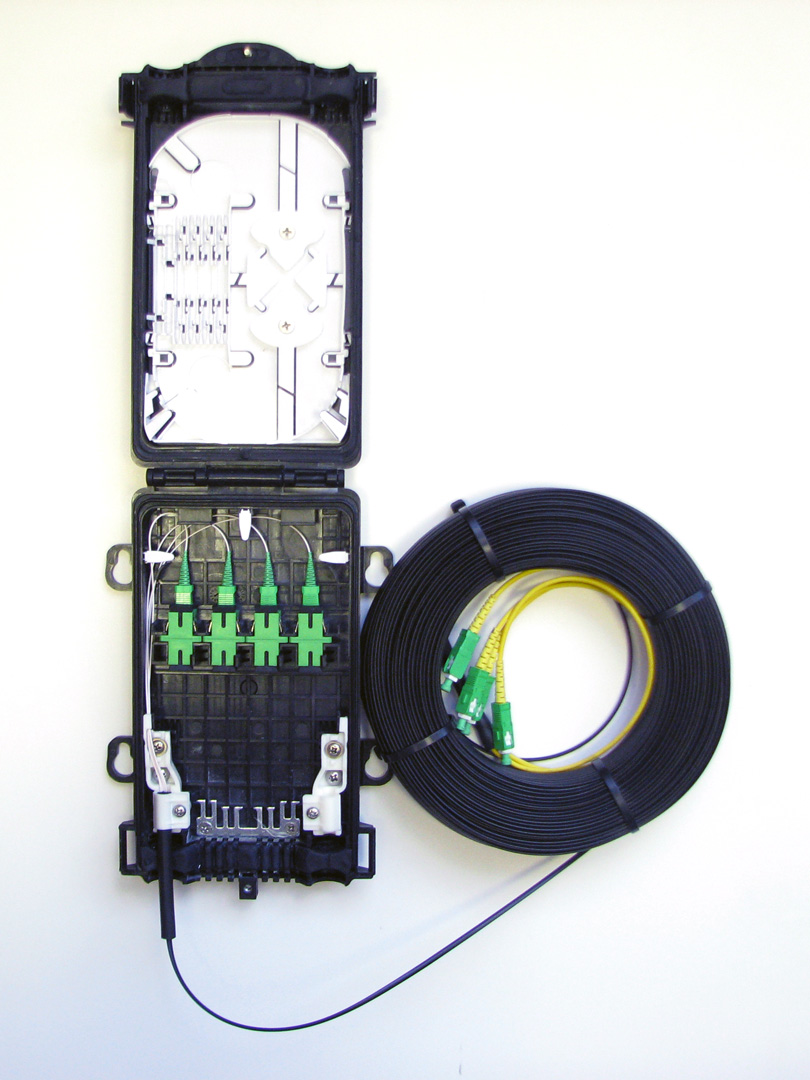

  • Навивной 4-волоконный кабель подключенный к муфте

Навивные многоволоконные дроп-кабели поставляются в виде рядных бухт РКН под установку в навивочную машинку. Применяются для прокладки распределительных и магистральных участков сети FTTH, а также в качестве многоволоконных дроп-кабелей. Бухты могут быть намотаны на гильзу (РКНГ), что позволяет снимать и вторично устанавливать остаточную бухту на машинку и тем самым полностью использовать остатки. Кабель не оконцован. Как опция под заказ, конец кабеля, внешний, внутренний или оба, может быть разведен «на гидру» с коннекторами.

Выпускаемые бухты РКН:

1. РКН-21-2, кабель ОМП-2Д, 2х4 мм, 2 ОВ, длина 365м, под заказ 250м, 330м, 500м (двойная бухта), 660м (двойная бухта).

2. РКН-21-4, кабель ОКД-2Д, 2х4,5 мм, 4 ОВ, длина 250м, под заказ 330м, 500м (двойная бухта).

3. РКН-22-8, кабель ОМП-1Д-А (опция ОМП-1Д), 2х4мм, 8ОВ, длина 365м, под заказ 250м, 330м, 500м (двойная бухта), 660м (двойная бухта).

4. РКН-17-2 (4), кабель диэлектрическая «бабочка» 2х5мм, 2 или 4 ОВ, длина 250м, под заказ 500м (двойная бухта).

5. РКН-15-2 (4), кабель диэлектрическая «бабочка» 2х3мм, 2 или 4 ОВ, длина 400м, под заказ 250м, 330м, 500м (двойная бухта), 660м (двойная бухта).

6. РКН-15-6 (8), кабель диэлектрическая «бабочка» 2,5х3,5мм, 6 или 8 ОВ, длина 250м, под заказ 330м, 500м (двойная бухта), 660м (двойная бухта).

Более подробные описания применяемых кабелей приведены ниже:

  • ОМП-2Д - Плоский кабель 2х4 мм с центральной трубкой
  •

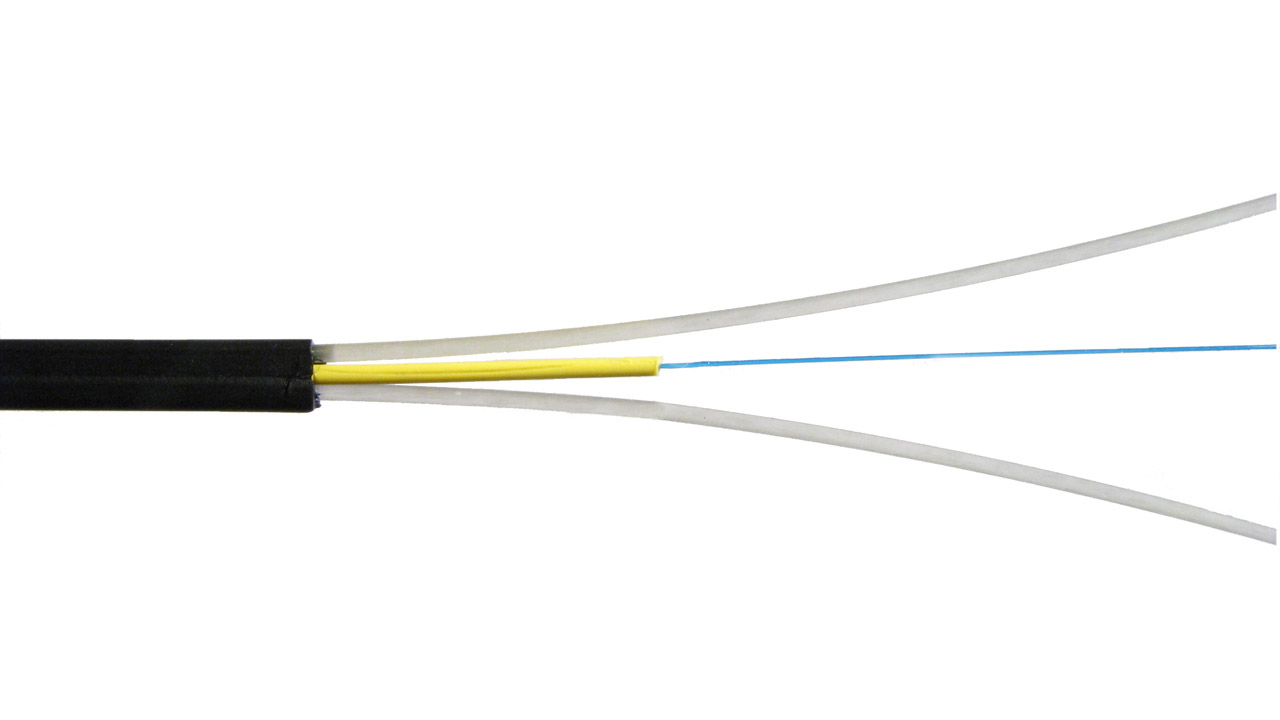

    • ОМП-2Д

    Оптический кабель ОМП-2Д, 2 волокна Corning SMF-28 Ultra (соответствует стандартам G.652D и G.657A1)

    Кабель ОМП-2Д имеет плоскую конструкцию с двумя стеклопрутками диаметром 1 мм и расположенным между ними модулем со свободной укладкой волокон, оболочка – полиэтилен средней плотности.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом в пролетах до 20м с применением зажимов ODWAC.

    Характеристики кабеля

    Количество волокон - 2

    Размеры кабеля - 2х4 мм

    Вес кабеля - 7,7 кг/км

    Минимальный допустимый радиус изгиба - 20 мм

    Тип волокна - G.652D (со свойствами G.657.A1)

    Марка волокна - Corning SMF 28 ULTRA

    Силовой элемент - 2 FRP, диаметром 1,0 мм

    Оболочка - 0,4 мм, полиэтилен средней плотности

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,5 кН, кратковременно - до 1,0 кН

    Раздавливающее усилие - 3кН/дм

    Энергия удара – 3Дж

    Рабочая температура -60°C – +70°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 25 лет

  • ОКД-2Д - Плоский кабель 2х4,5 мм с центральной трубкой
  •

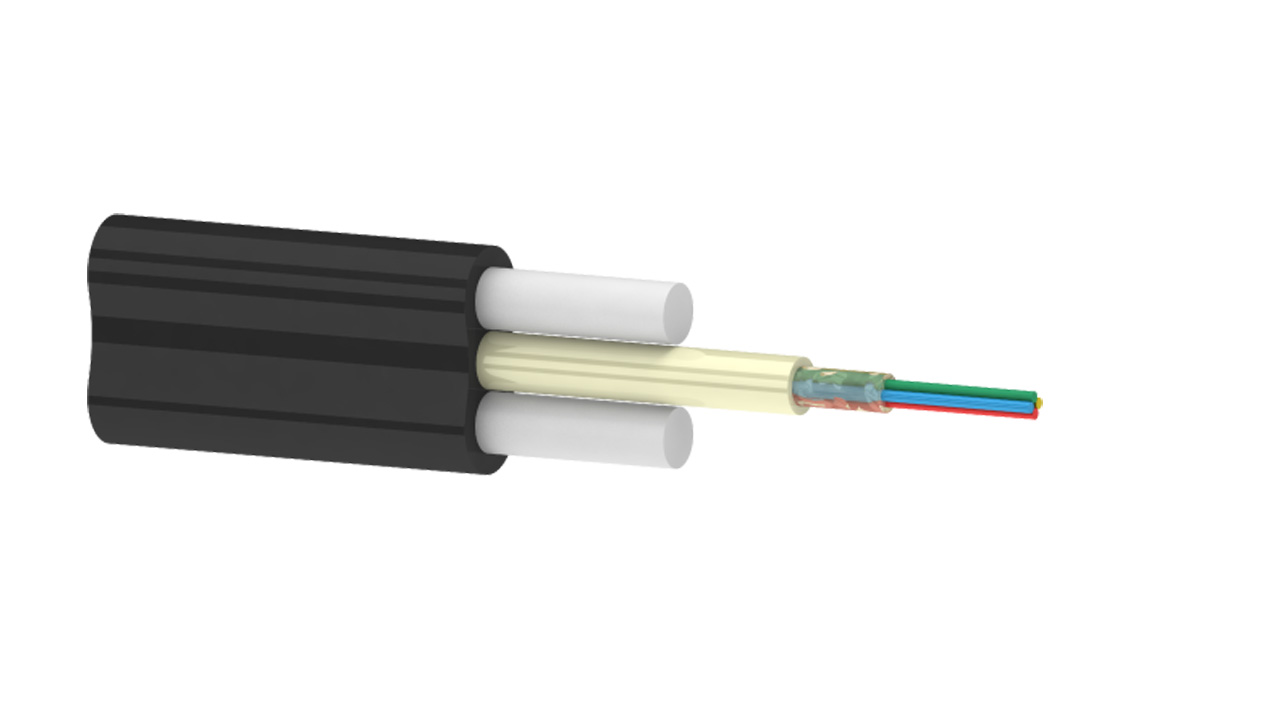

    • ОКД-2Д

    Оптический кабель ОКД-2Д, 4 волокна Corning SMF-28 Ultra (соответствует стандартам G.652D и G.657A1).

    ОКД-2Д имеет плоскую конструкцию с двумя стеклопрутками диаметром 1,2 мм и расположенным между ними модулем со свободной укладкой волокон, оболочка – полиэтилен средней плотности.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом в пролетах до 20м с применением зажимов ODWAC.

    Характеристики кабеля

    Количество волокон - 4

    Размеры кабеля - 2х4,5 мм

    Вес кабеля - 8,7 кг/км

    Минимальный допустимый радиус изгиба - 20 мм

    Тип волокна - G.652D (со свойствами G.657.A1)

    Марка волокна - Corning SMF 28 ULTRA

    Силовой элемент - 2 FRP, диаметром 1,2 мм

    Оболочка - 0,4 мм, полиэтилен средней плотности

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,7 кН, кратковременно - до 1,5 кН

    Раздавливающее усилие - 3кН/дм

    Энергия удара – 3Дж

    Рабочая температура -60°C – +70°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 25 лет

  • ОМП-1Д-А - Плоский кабель 2х4 мм с двумя оптическими модулями
  •

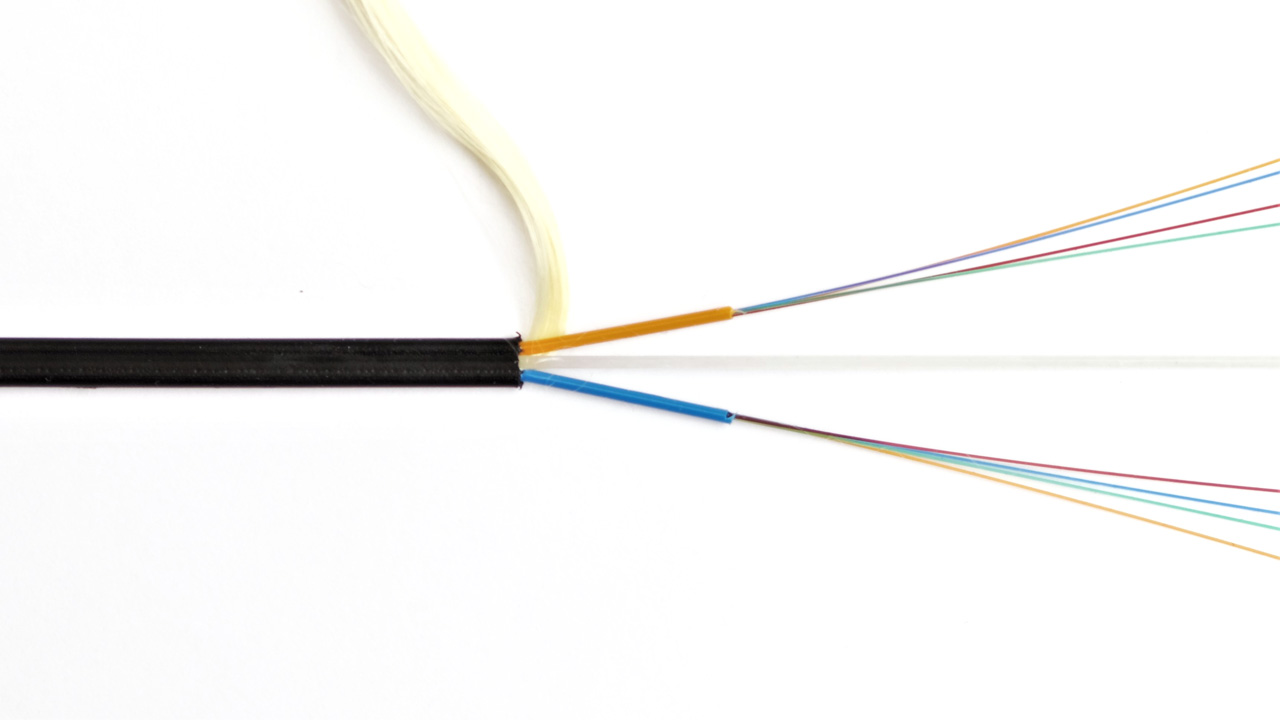

    • ОМП-1Д-А

    Оптический кабель ОМП-1Д-А, 8 волокон, Corning SMF-28 Ultra (соответствует стандартам G.652D и G.657A1).

    Кабель ОМП-1Д-А имеет плоскую конструкцию с двумя модулями со свободной укладкой волокон и расположенным между ними стеклопрутком диаметром 1 мм, оболочка – полиэтилен средней плотности.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП.



    Характеристики кабеля

    Количество волокон - 8

    Размеры кабеля – 2х4 мм

    Вес кабеля – 7,5 кг/км

    Минимальный допустимый радиус изгиба – 20 мм

    Тип волокна – G.652D (со свойствами G.657.A1)

    Марка волокна - Corning SMF 28 ULTRA

    Силовой элемент - 1 FRP, диаметром 1,0 мм

    Дополнительный силовой элемент – арамидная нить (эконом опция – без доп элемента)

    Оболочка - 0,4 мм, полиэтилен средней плотности

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,3 кН, кратковременно - до 0,5 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -60°C – +70°C

    Соответствие ГОСТ Р 52266—2020 для категорий: полностью для ВП (навивные)

    Срок службы - 25 лет

  • FTTH-кабель с сечением оптической части «бабочка», 2х5 мм
  •

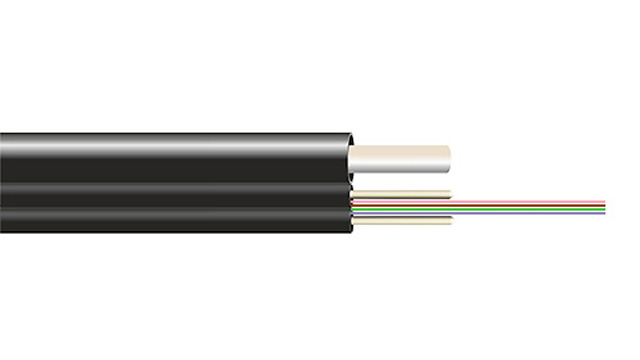

    • FTTx-кабель 2х5мм 4ов

    Бухты навивного дроп-кабеля на основе диэлектрического кабеля с сечением «бабочка 2х5мм» с дополнительным диэлектрическим силовым элементом, 2 или 4 волокна G.657.A1, оболочка LSZH.

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм и дополнительный стеклопруток 1 мм. Поперечные размеры отделяемой оптической части 2х3мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом – в пролетах до 20м с применением зажимов Fish-2.



    Характеристики кабеля

    Количество волокон - 2, 4

    Размеры кабеля – 2,0х5,2 мм

    Вес кабеля – 15,2 кг/км

    Минимальный допустимый радиус изгиба – 20 мм

    Тип волокна - G.657.A1

    Силовые элементы – 2 FRP 0,5 мм, вынесенный FRP 1 мм

    Оболочка – 0,5 мм, компаунд LSZH

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,4 кН, кратковременно - до 0,6 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -40°C – +60°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 10 лет

  • FTTH-кабель с сечением оптической части «бабочка», 2х3 мм
  •

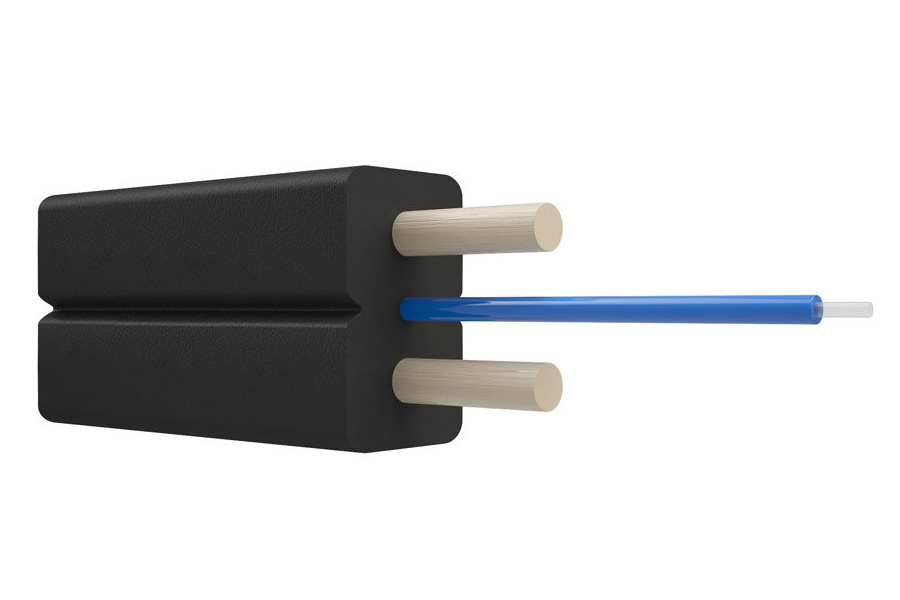

    • FTTx-кабель 2х3мм бабочка

    Бухты навивного дроп-кабеля на основе диэлектрического кабеля с сечением «бабочка 2х3мм», 2 или 4 волокна G.657.A1 (опция под заказ G.657.A2), оболочка LSZH.

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм. Поперечные размеры 2х3мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП.

    Характеристики кабеля

    Количество волокон - 2, 4

    Размеры кабеля – 2,0х3,0 мм

    Вес кабеля, – 9,6 кг/км

    Минимальный допустимый радиус изгиба – 10 мм0

    Тип волокна - G.657.A1 (опция G.657.A2)

    Силовой элемент – 2 FRP 0,5мм

    Оболочка – 0,5мм, компаунд LSZH

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,13 кН, кратковременно - до 0,3 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -40°C – +60°C

    Соответствие ГОСТ Р 52266—2020 для категорий: полностью для ВП (навивные)

    Срок службы - 10 лет

  • FTTH-кабель с сечением оптической части «бабочка», 2,5х3,5 мм
  •

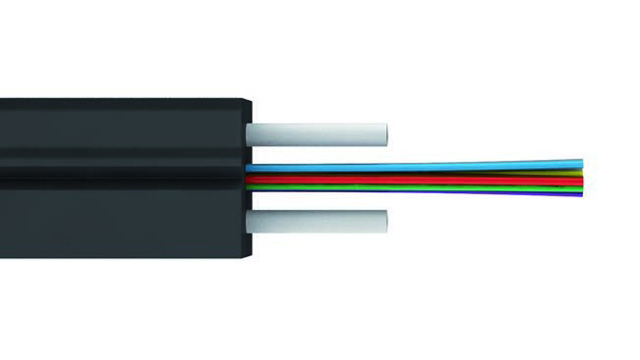

    • ОВП-2Д

    Бухты навивного дроп-кабеля на основе диэлектрического кабеля с сечением «бабочка 2,5х3,5мм», 6 или 8 волокон G.657.A1 (опция под заказ G.657.A2), оболочка LSZH.

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм. Поперечные размеры 2,5х3,5мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП.

    Характеристики кабеля

    Количество волокон - 6, 8

    Размеры кабеля – 2,5х3,5 мм

    Вес кабеля, – 14,0 кг/км

    Минимальный допустимый радиус изгиба – 10 мм0

    Тип волокна - G.657.A1 (опция G.657.A2)

    Силовой элемент – 2 FRP 0,5мм

    Оболочка – 0,5мм, компаунд LSZH

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,13 кН, кратковременно - до 0,3 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -40°C – +60°C

    Соответствие ГОСТ Р 52266—2020 для категорий: полностью для ВП (навивные)

    Срок службы - 10 лет
