Оптика в частные дома на основе навивной технологии
Навивка тонких кабелей в виде жгута без кабельных пучков, мотков и паутины.
Технология навивки тонких оптических кабелей на самонесущий кабель или трос позволяет строить надёжные сети FTTH с безупречным внешним видом (см. галерея Фото-1). Такие сети, полностью соответствуя требованиям Минэнерго (ПУЭ, приказ №327 от 15.04.2022), прослужат десятки лет и не испортят внешний вид улиц множеством спутанных кабелей, обрывающихся зимой от снега и льда. Технология запатентована компанией Тералинк (патент RU 2551476) и существует в разных ценовых вариантах
Сети FTTH частного сектора отличаются тем, что оператор, который первым построил FTTH сеть в поселке или микрорайоне имеет практически гарантированную возможность остаться единственным или основным оператором, предоставляющим услугу широкополосного доступа к интернету на долгий срок, или быть единственным инфраструктурным оператором сети открытого доступа. Оптическое волокно морально не устареет в следующие 50-100 лет. Оператор, который в частном секторе строит надежные воздушные сети FTTH с приемлемым внешним видом будет собирать абонентскую плату дольше, чем 15-25 лет при условиях:
1. Физический срок службы построенной сети составляет не менее 15-25 лет, с учетом районных климатических условий (ураганы и ледяные дожди, учет воздействий от деревьев);
2. Сеть построена в соответствии всем правилам и нормам проектирования, строительства и эксплуатации воздушных ВОЛС, ПУЭ и требованиям Минэнерго;
3. Исключен или минимизирован административный риск требования демонтировать сеть из-за неприемлемого внешнего вида;
4. Разрешения, согласования, договора аренды, проектная и исполнительная документация – в полном порядке и имеют долгосрочный характер.
При невыполнении хотя бы одного из этих необходимых условий есть риск частично или полностью уступить абонентскую базу конкуренту уже через несколько лет.
Многие современные сети FTTH состоят из кабельных пучков, мотков и паутины.
Пучки – подвес веером нескольких тонких кабелей на один узел крепления.
Мотки – беспорядочная укладка витков в бухтах запасов на опорах. Получаются, например, из-за размотки-смотки кабелей если дроп-кабели приваривать.
Паутина – беспорядочные петли дроп-кабелей на опоре. Получаются, например, при оконцовке дроп-кабелей разъемами не непосредственно на кабель, а через тонкий гибкий участок – трудно аккуратно уложить.
Многие операторы строят сети FTTH, применяя компоненты с низкой надежностью, допуская пучки, мотки и паутину, и в отсутствии долгосрочных договоров аренды опор. Целями таких операторов являются быстрый захват абонентской базы и быстрый возврат вложенных средств. Главными параметрами при этом являются низкая цена на материалы и высокая скорость монтажа силами стандартной бригады. Впоследствии операторы планируют перестроить сеть или «продать» подключенных абонентов другому оператору. Как правило это не получается, и они существенно проигрывают тем, кто строит сети надежно, красиво и надолго.
В воздушных сетях FTTH в частном секторе от дроп-муфты, к которой подключают абонентов, расходятся несколько абонентских дроп-кабелей в уличные пролеты. От муфты на 8 абонентских портов в каждую сторону может отходить до 5-ти кабелей, а для муфты на 16 портов – до 9-ти. При раздельном подвесе кабели образуют в пролетах пучки, а на опорах неприглядную кабельную паутину (см. галерея Фото-2). При веерном подвесе на один кронштейн пучок кабелей будет задерживать снег и лед. Тонкие дроп-кабели не обладают достаточной прочностью и могут быть в своей массе порваны, в частности, от воздействия ветвей деревьев во время урагана или ледяного дождя.
Навивная технология устраняет эти недостатки. Тонкие недорогие дроп-кабели, которые оконцованны оптическими разъемами непосредственно на кабель, навивают специальной машинкой на магистральный прочный самонесущий кабель (ОКСН). Все вместе кабели в пролетах образуют одиночный прочный диэлектрический жгут, от которого дроп-кабели отводятся к домам. В пролетах, где ОКСН нет, и в длинных пролетах опора-дом подвешивают прочный диэлектрический трос и уже на него навивают дроп кабели. Жгут из навитых на ОКСН или трос дроп-кабелей в 10 раз прочнее отдельно подвешенного тонкого дроп-кабеля.
Для тех, кому важна долгосрочность вложений, навивная технология позволяет создать кабельную систему с безупречным внешним видом и со сроком службы более 25 лет в любой климатической зоне РФ. С другой стороны, для тех, кому важна экономия и высокая скорость строительства, навивная технология дает возможность применять в качестве дроп-кабелей FTTH-кабель с сечением «бабочка» 2х3 мм и 2х5 мм – самый недорогой и удобный для оконцовки на объекте тип кабелей.
Компания Тералинк на основе оптических кабелей завода Инкаб и кабелей типа «бабочка» разработала несколько линеек продукции для навивных воздушных сетей FTTH, а также навивочное оборудование и средства проектирования:

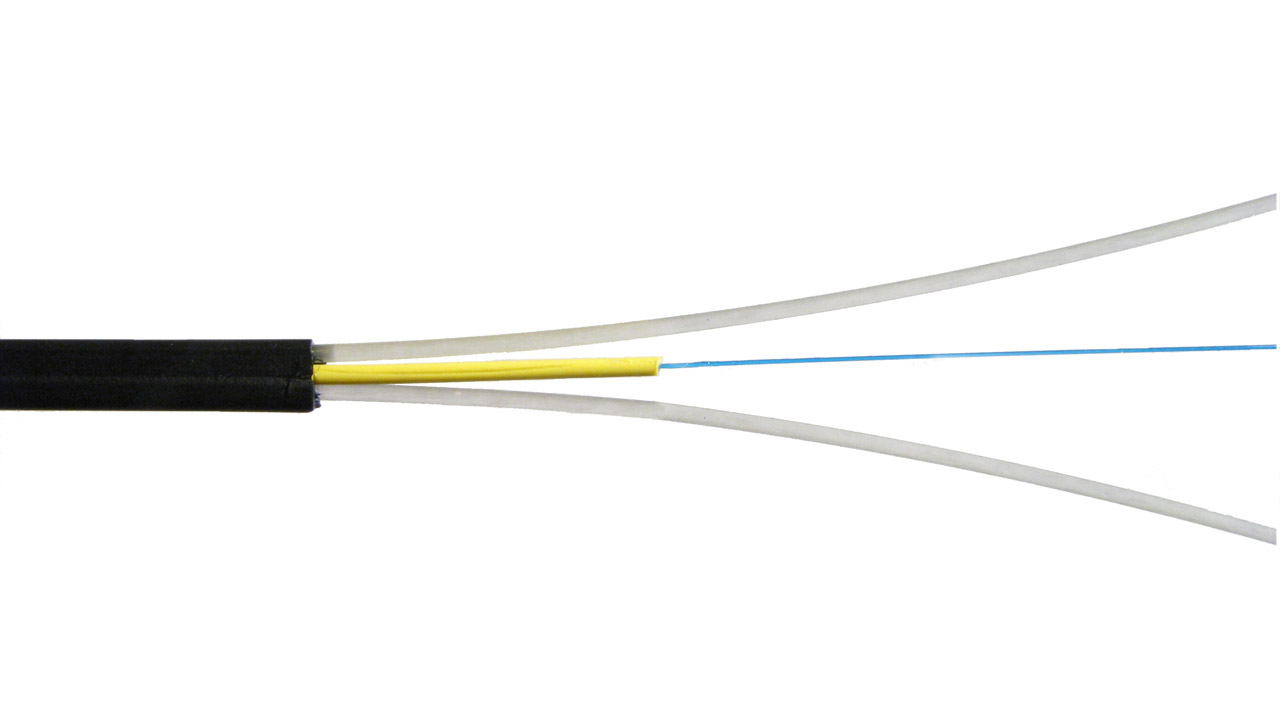

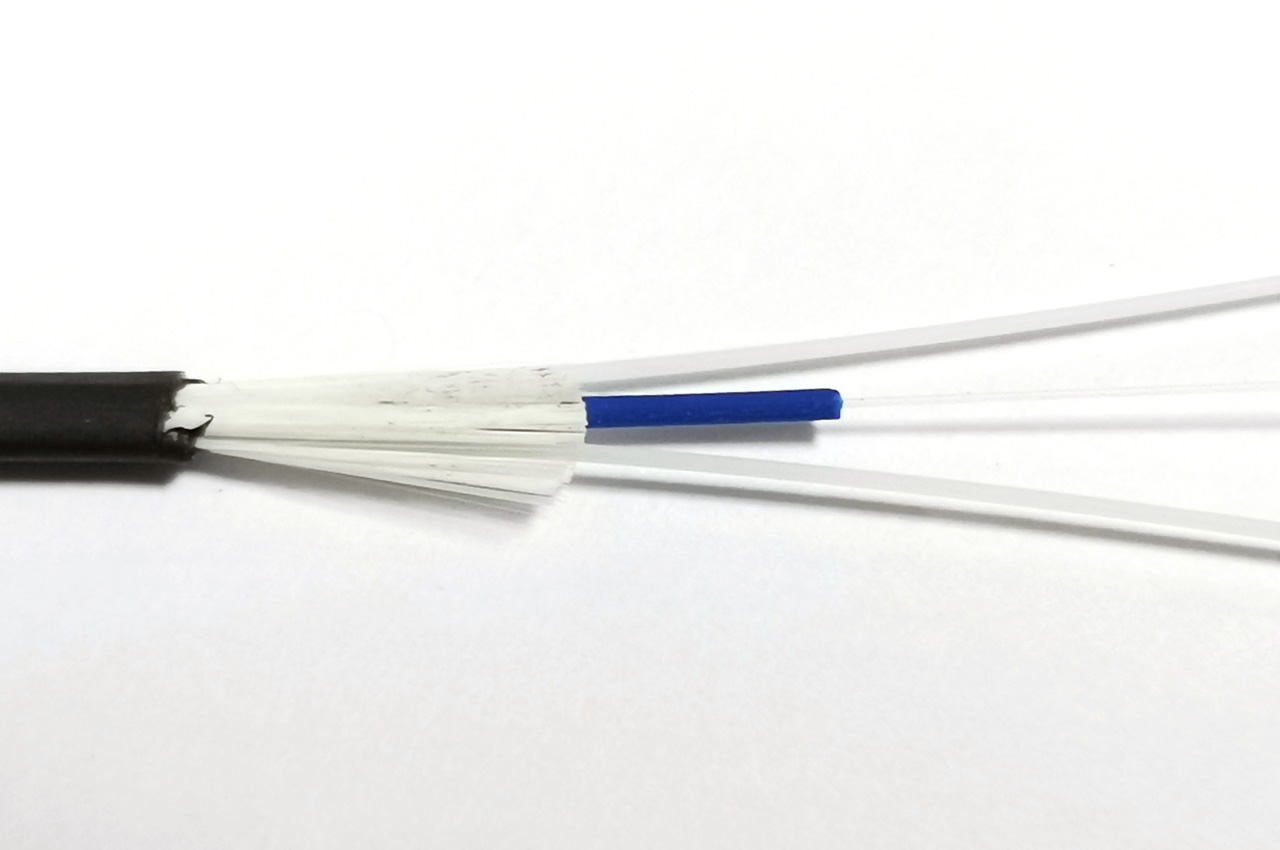

Оконцованные навивные кабельные сборки (абонентские дропы) на основе плоского кабеля с сечением 2х4мм и МДРН (максимально допустимая растягивающая нагрузка, здесь и далее согласно ГОСТ Р 52266-2020) 0.5кН, кратковременно до 1кН, с центральной трубкой и свободной укладкой волокна. Оболочка кабеля выполнена из полиэтилена средней плотности и имеет стойкость к истиранию. Имея в качестве силового элемента 2 стеклопрутка диаметром 1мм, этот кабель является самым прочным, непосредственно на который еще можно установить стандартный оптический разъем (шлифовка или сплайс-он).

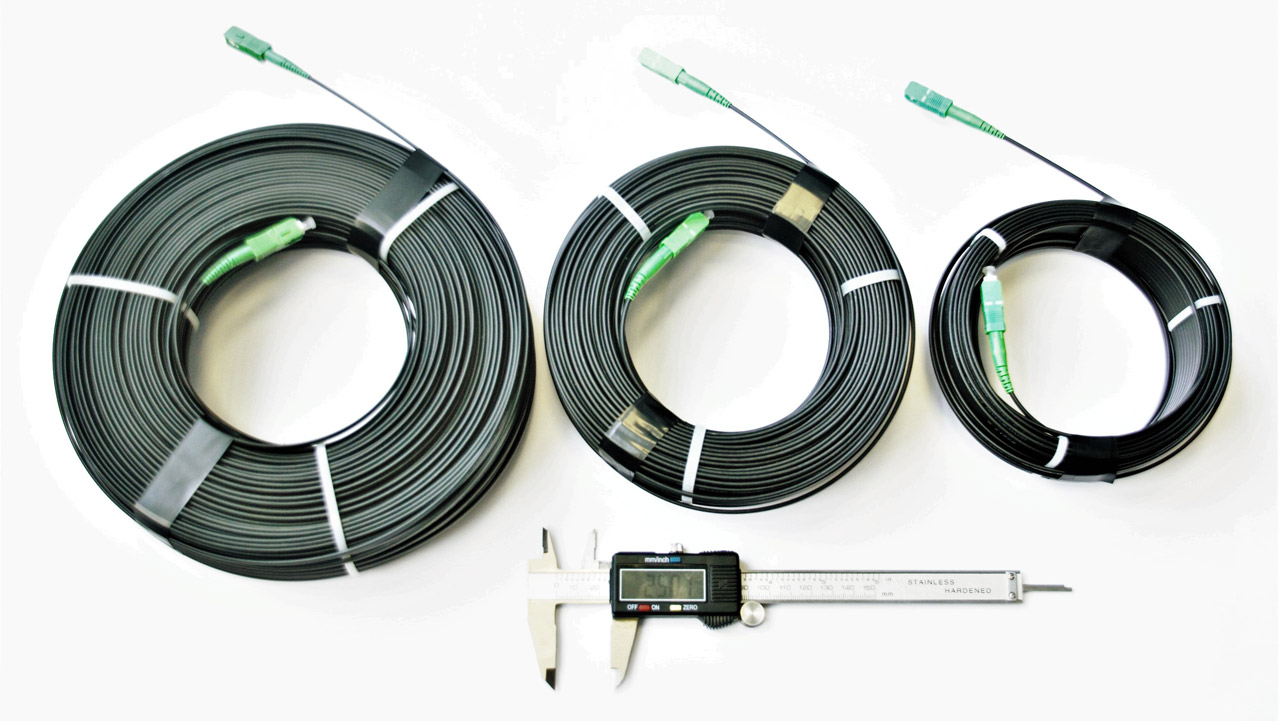

Дропы имеют длину от 25м до 350м с шагом 25м. Дропы навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм или СИП и крепят комплектами фиксации по концам пролетов. На участке опора-дом – самостоятельный подвес в пружинных зажимах (АП-П1, АП-П2) или навивка на трос 5/2.4мм или 4/2мм, или на СИП. С «Классик» наилучшим образом сочетаются плоские дроп муфты МКО-П1 и МКО-П1М на 8 дроп-портов, МКО-П2 на 12 и МКО-П3 на 16 дроп-портов производства ССД.
Навивная кабельная линейка «Классик» направлена на крупные проекты с планами долгосрочной эксплуатации и сети открытого доступа. Может применяться в любых регионах РФ, включая районы Крайнего Севера с минимальной температурой до минус 60°С. Предоконцованное решение позволяет устранить мотки и кабельную паутину, максимально увеличить темпы подключения абонентов и в тоже время исключить ошибки, связанные с «полевой» обработкой волокна.
В линейку также входят бухты неоконцованного кабеля длиной 350м для подключения 3х-4х домов с оконцовкой в полевых условиях (приварка Splice-on коннектора, приварка встык половины патчкорда, приварка пигтейла 900мкм, установка Fast коннектора), или подключения сваркой, и бухты многоволоконного кабеля (до 8-ми ОВ) для распределительных участков.
Оконцованные навивные дропы на основе диэлектрического кабеля с сечением «бабочка 2х5мм» и МДРН 0,4кН (кратковременно до 0,6кН), оболочка LSZH. Дропы имеют длину от 25м до 275м с шагом 25м.
Дропы навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм или СИП и крепят комплектами фиксации по концам пролетов. На участке опора-дом – самостоятельный подвес (пролет до 20 м, зажимы – Fish-2) или навивка на трос 5/2.4мм или 4/2мм, или на СИП. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп муфты (Китай, ССД и др.).
Навивная кабельная линейка на основе кабеля «бабочка» 2х5мм направлена на крупные проекты с планами среднесрочной эксплуатации, где важна экономия средств на этапе подключения абонентов. Применима в районах с минимальной температурой не ниже минус 40°С. Предоконцованное решение позволяет максимально увеличить темпы подключения абонентов и в тоже время исключить ошибки, связанные с «полевой» обработкой волокна.
В линейку также входят бухты неоконцованного кабеля длиной 250м для подключения 2х-3х домов с оконцовкой в полевых условиях (приварка Splice-on коннектора, приварка встык половины патчкорда, приварка пигтейла, установка Fast коннектора), или подключения сваркой, и бухты многоволоконного (до 4-х волокон) кабеля для распределительных участков.

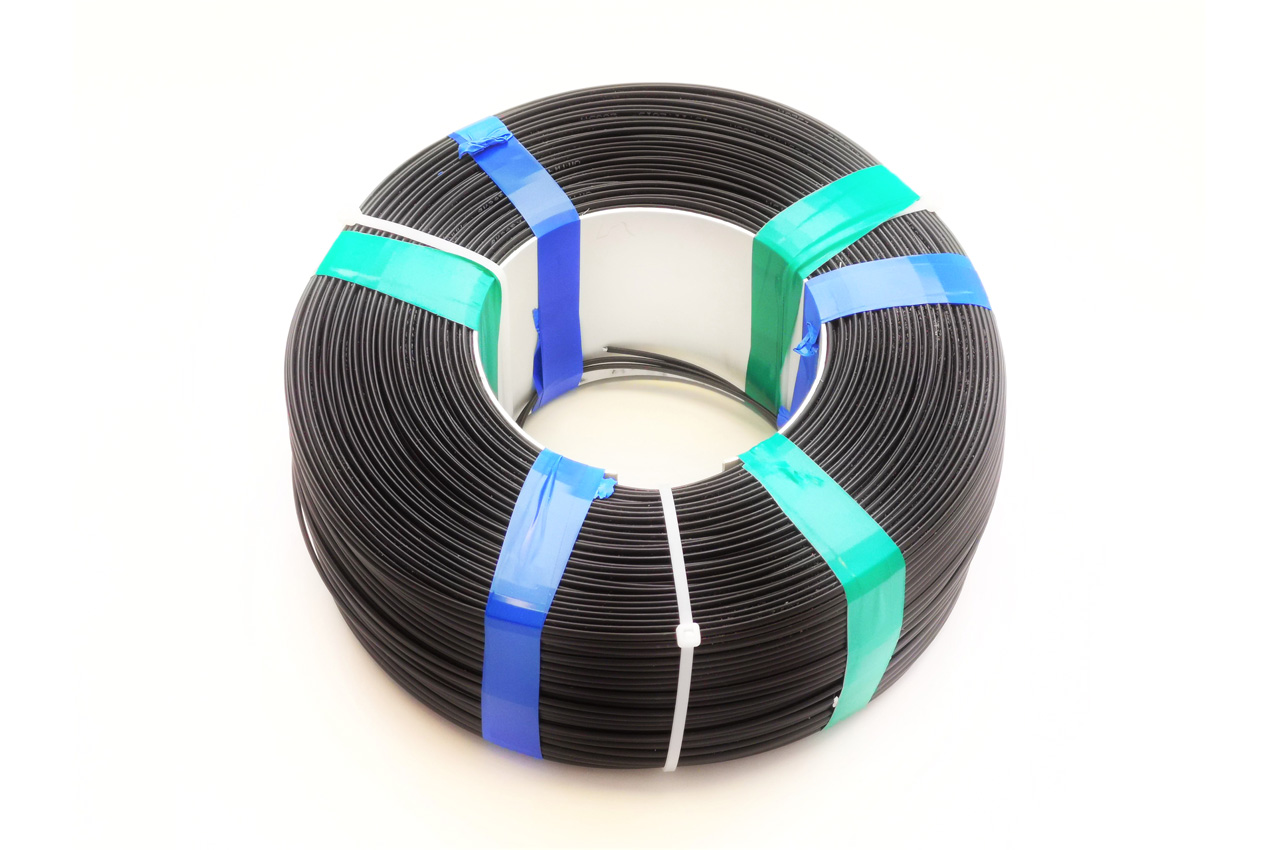

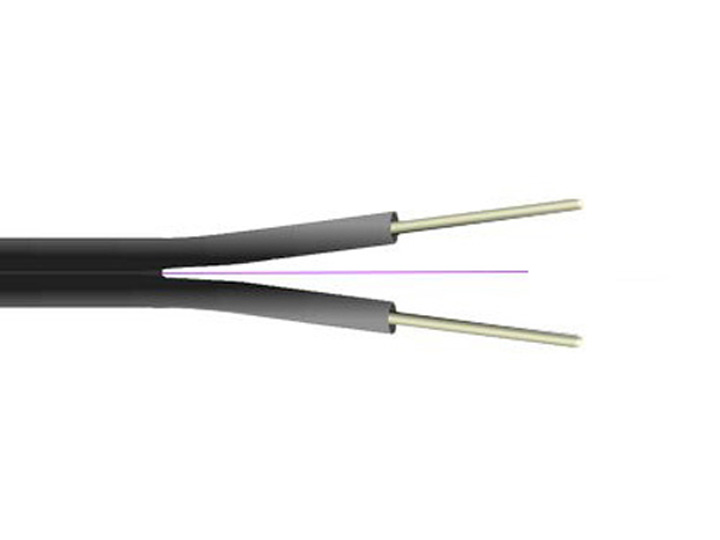

Бухты неоконцованного дроп-кабеля длиной 500м из гибкого овального кабеля с сечением 2х3мм и МДРН 0,3кН (кратковременно до 0,4кН), с буферизированным волокном 0,9мм. Оболочка кабеля выполнена из полиэтилена средней плотности и имеет стойкость к истиранию. Силовые элементы – 2 стеклопрутка диаметром 0,5 мм и стеклонити (опция - арамидные нити).
Бухты предназначены для подключения 4х-6ти домов с оконцовкой в полевых условиях (приварка Splice-on коннектора, приварка встык половины патчкорда, приварка пигтейла, установка Fast коннектора), или подключения сваркой. Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм или СИП и крепят комплектами фиксации по концам пролетов. На участке опора-дом – самостоятельный подвес (пролет до 20 м, зажимы – Fish-1) или навивка на трос 5/2.4мм или 4/2мм, или на СИП. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп муфты (Китай, ССД и др.).
Навивная кабельная система на основе овального кабеля 2х3мм направлена на крупные проекты с планами долгосрочной эксплуатации, где важна экономия средств на этапе подключения абонентов. Позволяет не поддерживать на складе кассу длин дропов. Применима в районах с минимальной температурой не ниже минус 40°С.
На основе овального кабеля 2х3мм под заказ могут быть произведены оконцованные дропы 25м – 250м, с шагом 25м.

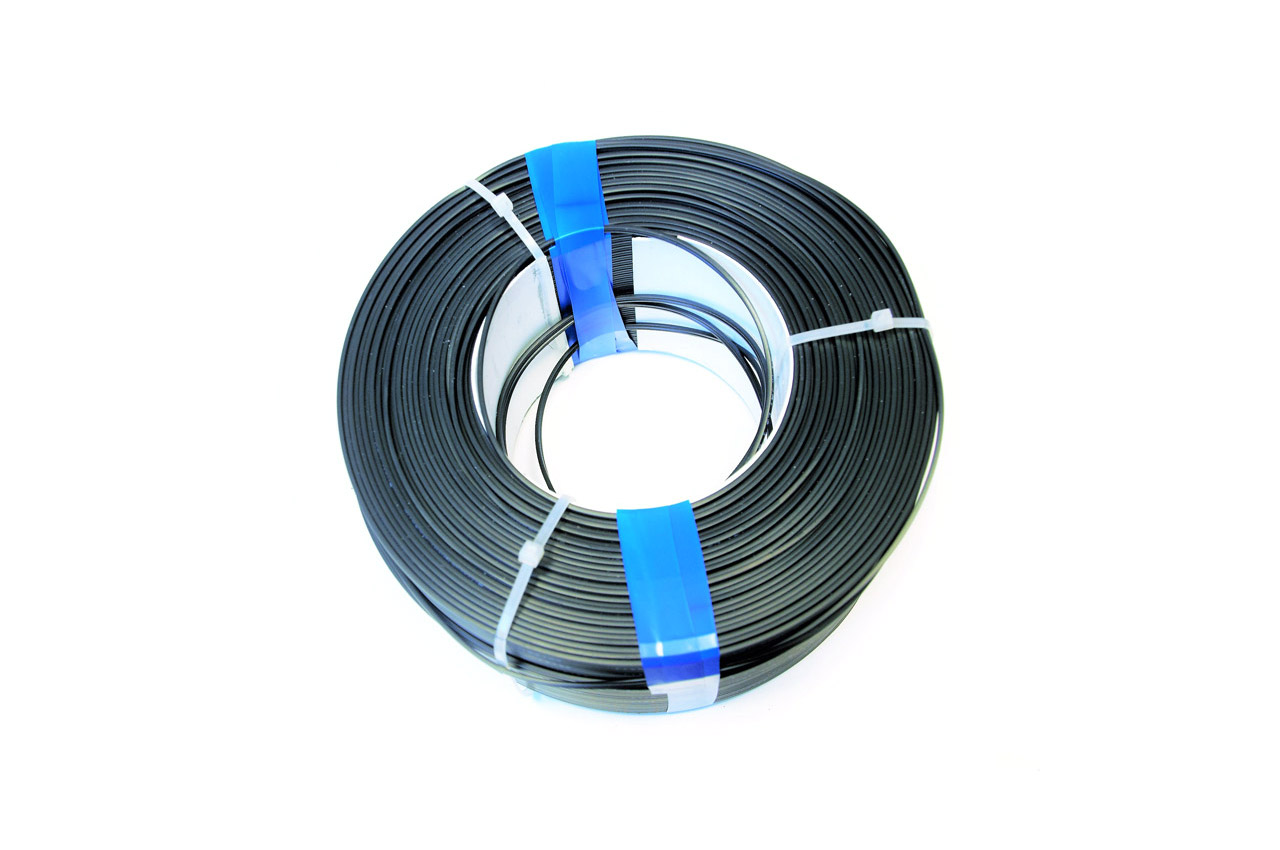

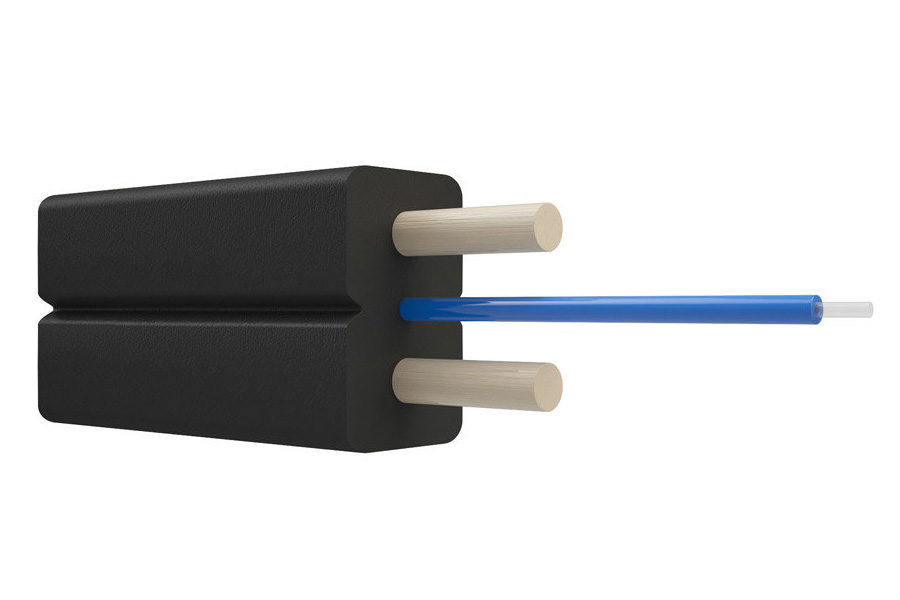

Бухты неоконцованного дроп-кабеля длиной 400м из диэлектрического кабеля с сечением «бабочка» 2х3мм и с МДРН 0,13кН (кратковременно до 0,3кН), оболочка LSZH. Силовые элементы – 2 стеклопрутка диаметром 0,5 мм. Бухты предназначены для подключения 4х-5ти домов с оконцовкой в полевых условиях (приварка Splice-on коннектора, приварка встык половины патчкорда, приварка пигтейла, установка Fast коннектора), или подключения сваркой. Для распределительных участков могут применяться бухты многоволоконного (до 4-х волокон) FTTH-кабеля. Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм или СИП и крепят комплектами фиксации по концам пролетов. На участке опора-дом – навивка на трос 5/2.4мм или 4/2мм. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп муфты (Китай, ССД и др.).
Навивная кабельная система на основе FTTH-кабеля «бабочка» 2х3мм направлена на средние проекты с планами среднесрочной эксплуатации, где важна экономия средств на этапе подключения абонентов. Позволяет не держать на складе кассу длин дропов. Применима в районах с минимальной температурой не ниже минус 40°С.
На основе кабеля «бабочка» 2х3мм под заказ могут быть произведены оконцованные дропы 25м – 200м, с шагом 25м.

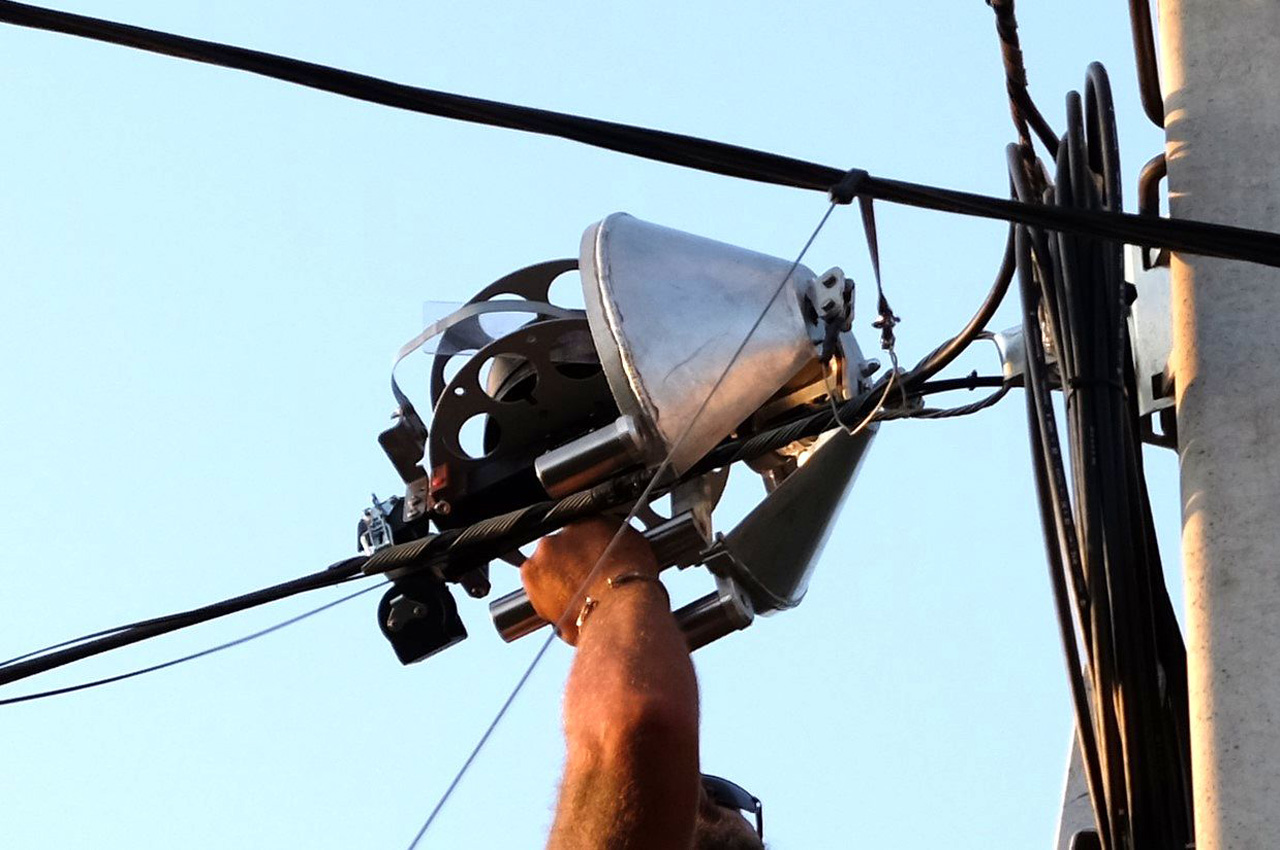

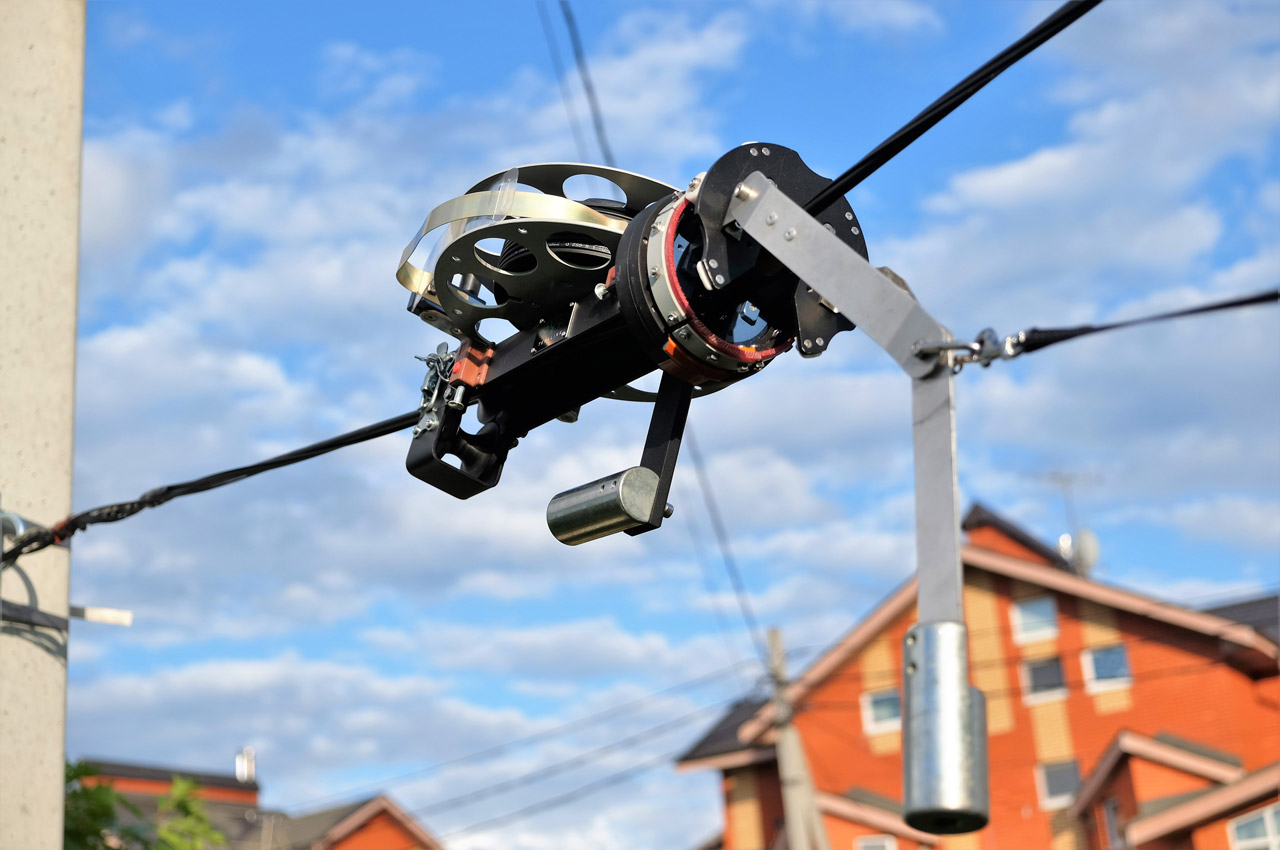

Навивочная машинка WF-350P и ее упрощенный вариант WF-330BF – полностью механические агрегаты, на которые устанавливают бескаркасную бухту навивного кабеля длиной до 350м (до 500м для кабеля 2х3мм). После установки на несущий элемент – кабель, трос или СИП и последующей протяжке за фал, машинка вращается вокруг несущего элемента и под натяжением спирально укладывает на него навивной оптический кабель. Вес машинки с кабелем позволяет устанавливать ее с лестницы, удерживая на вытянутой руке, а надежность механизмов допускает самую жёсткую эксплуатацию. Машинка имеет апертуру охвата несущего элемента 27мм и позволяет навивать на ОКСН с уже навитыми кабелями (до 16) или на СИП с размерами до размеров СИП 4х35мм2. Машинка WF-350P поставляется в кейсе с аксессуарами и комплектом ЗИП.

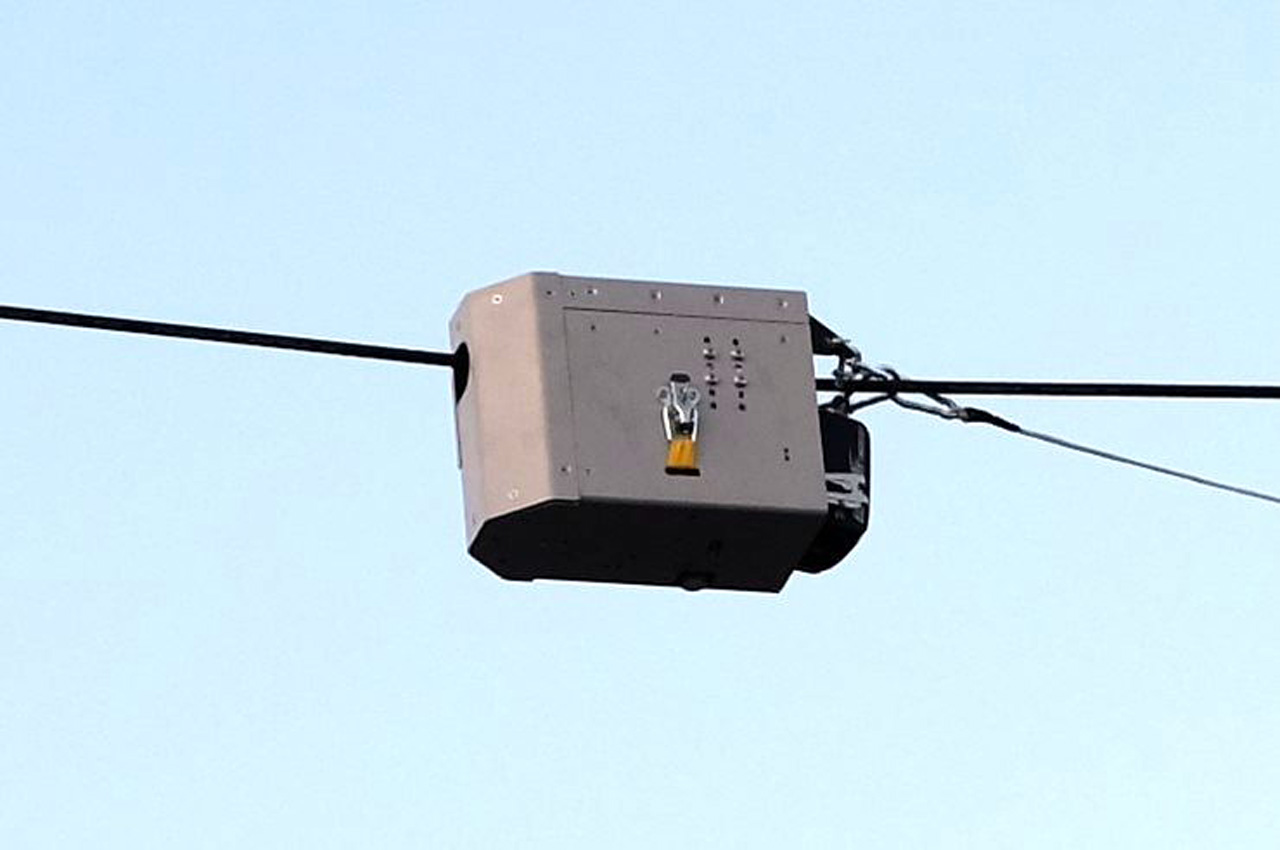

Дополнительно выпускаются защитный щиток и мини-тросоход. Эти средства помогают вести монтаж над деревьями, в неплотных кронах деревьев (плотные следует обрезать), и при наличии препятствия протяжки за фал с земли

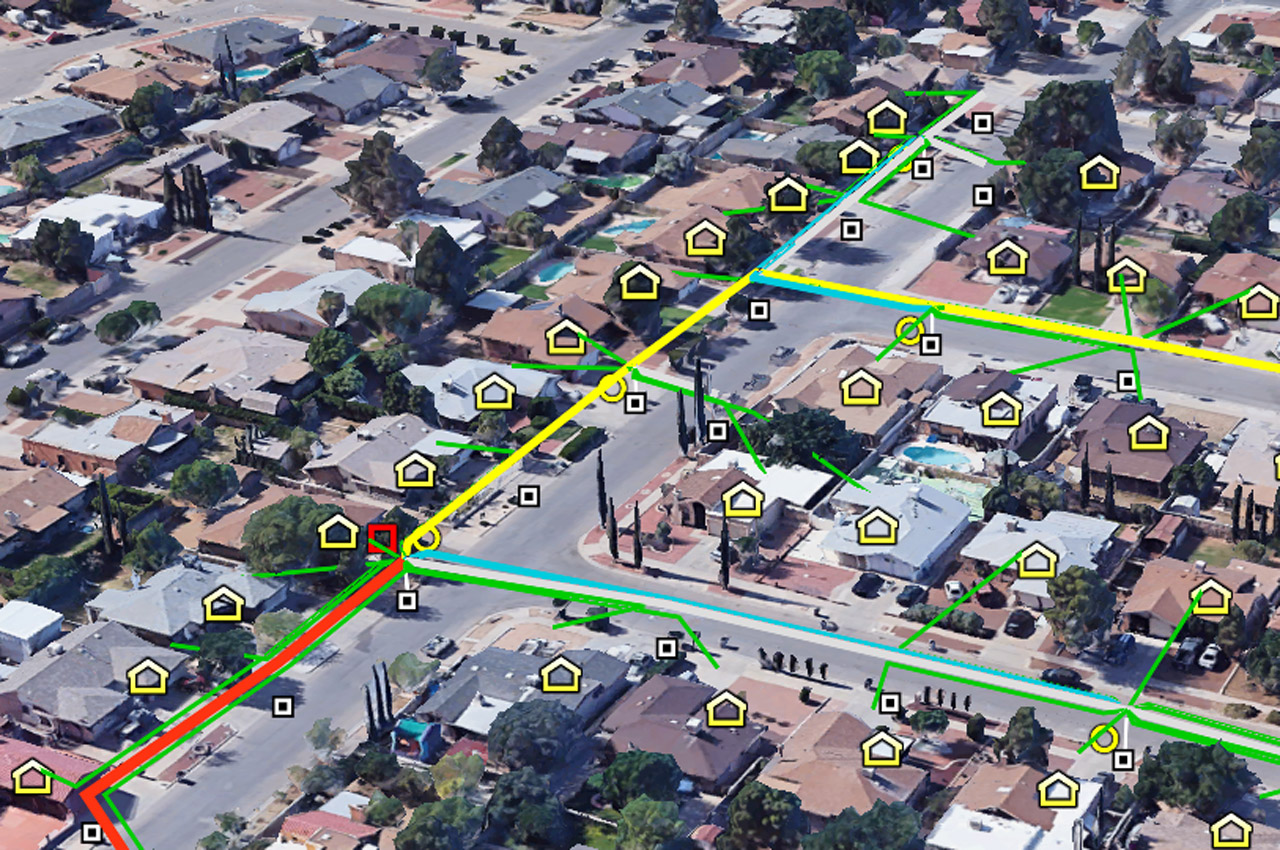

На компьютере пользователя устанавливается «клиент» и производится авторизация. Входными данными для Netcalc являются гео-метки домов и опор, и разрешенные пути подвеса кабельных трасс; данные подготавливает пользователь. Netcalc имеет модуль автоматизированной разбивки территории частного сектора на дроп-кластеры (все дома в районе одной дроп-муфты), модуль автоматизированной прокладки распределительных кабелей для подключения дроп-муфт (модуль в разработке), расчет спецификации материалов для всех сегментов распределительной части, расчет спецификации материалов для каждого участка абонентского подключения. Есть возможность ручной корректировки результатов автоматизированного расчета. На территории с приобретенной лицензией эскиз-проектирование можно проводить неограниченное число раз, рассматривая и сравнивая варианты (оптимизация). Предусмотрены возможность настройки параметров расчетов и подключение пользовательского прайс-листа на материалы.
Самый экономичный набор для подключения абонента
Внешний вид сети FTTH, подключение абонента навивным дроп кабелем

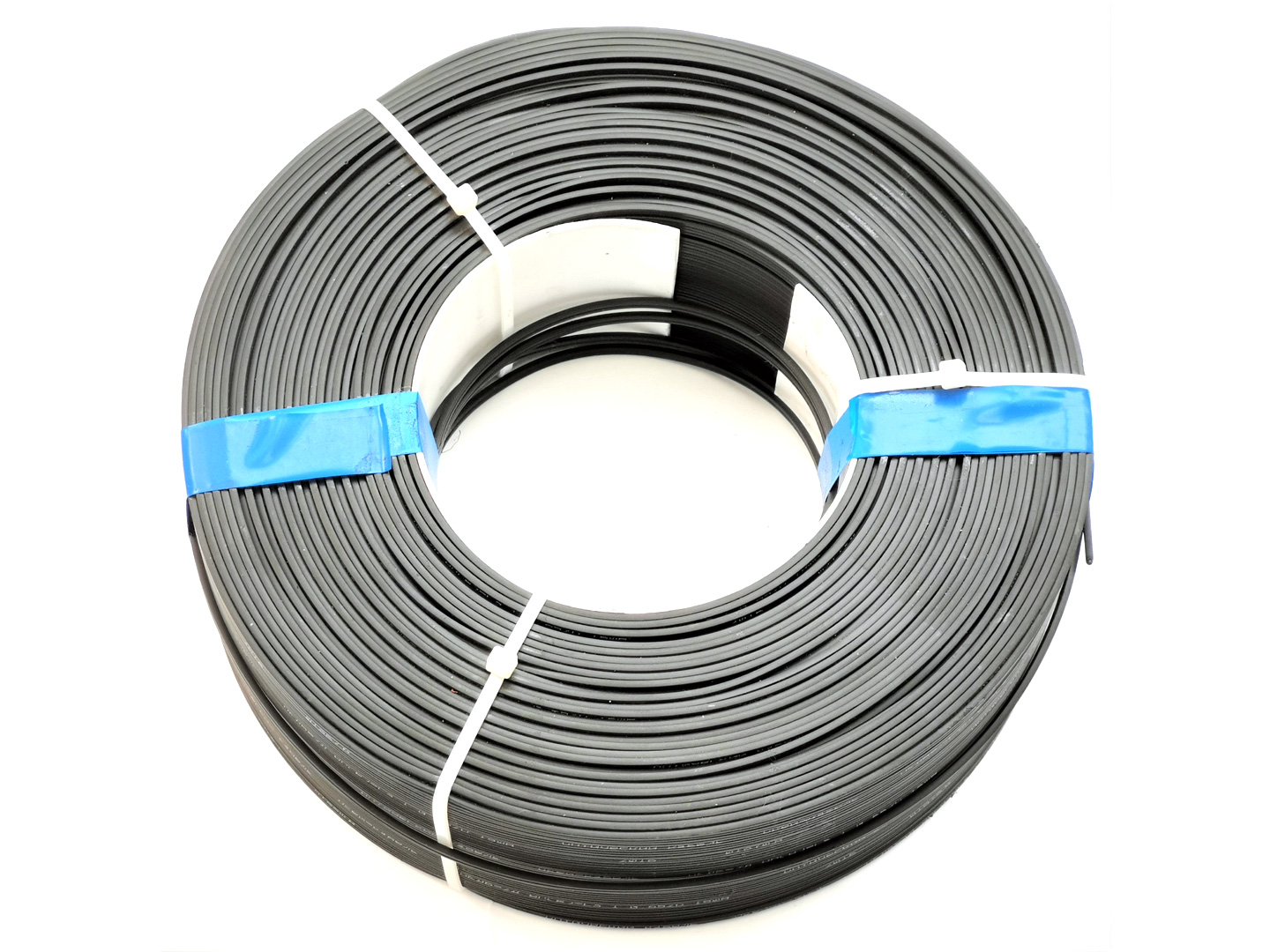

1. Навивная бухта 400 м дроп-кабеля 2х3мм (в среднем 100м на дом)

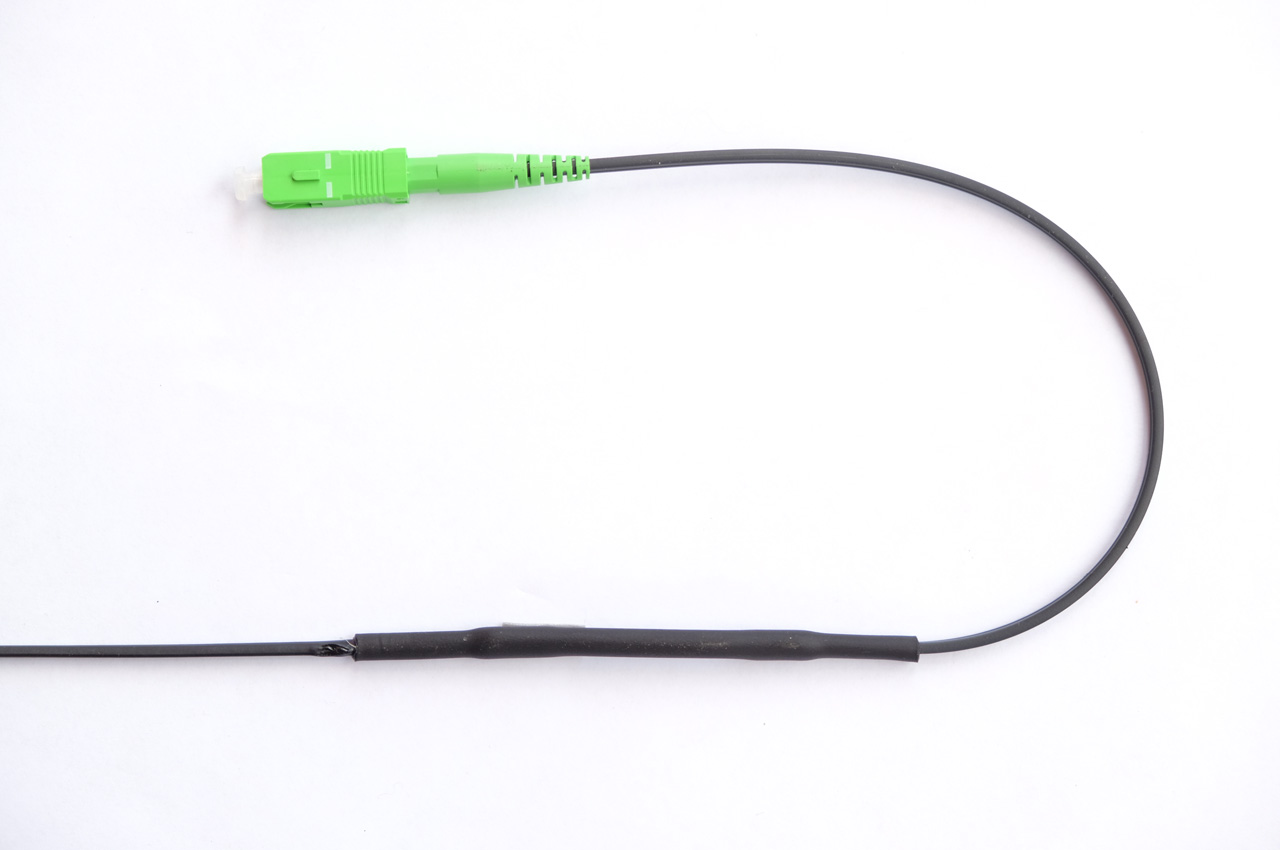

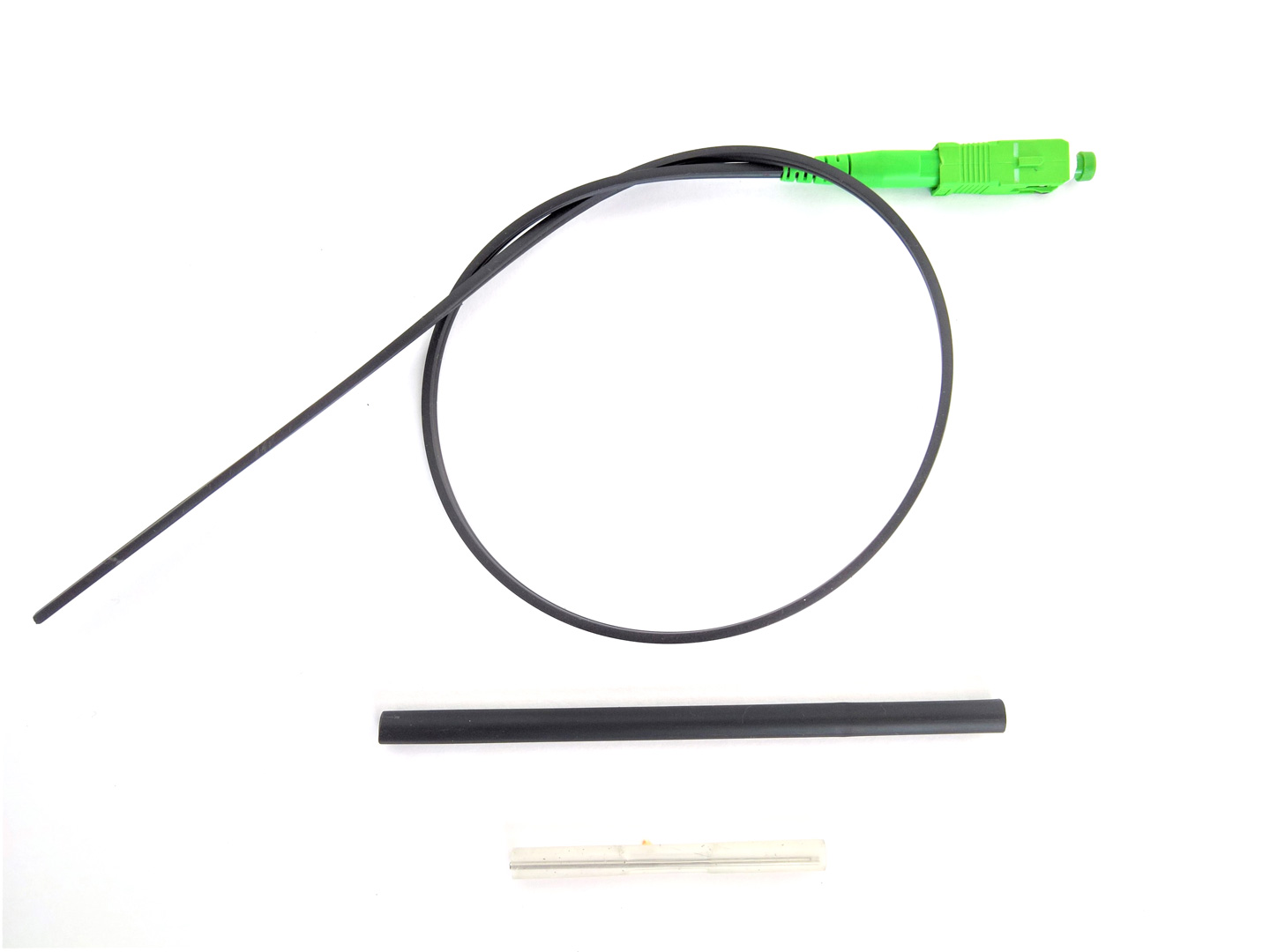

2. Комплект оконцевания сваркой «встык» (2 комплекта на дом)

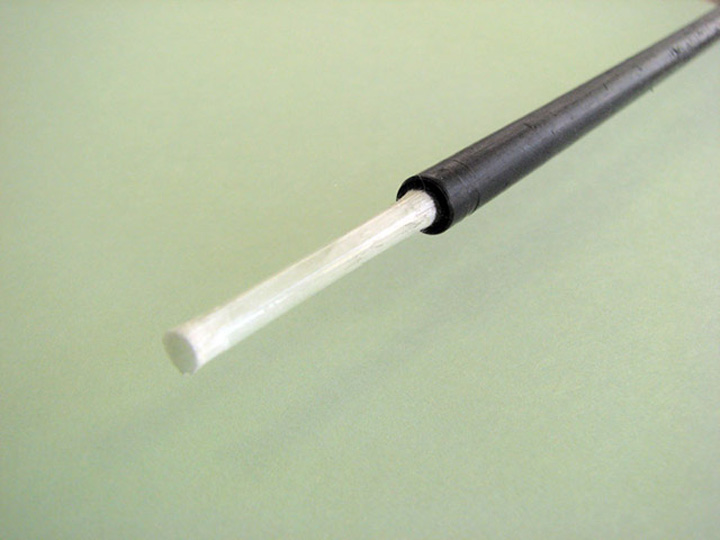

3. Диэлектрический трос 4мм «опора-дом» (в среднем 12м на дом)

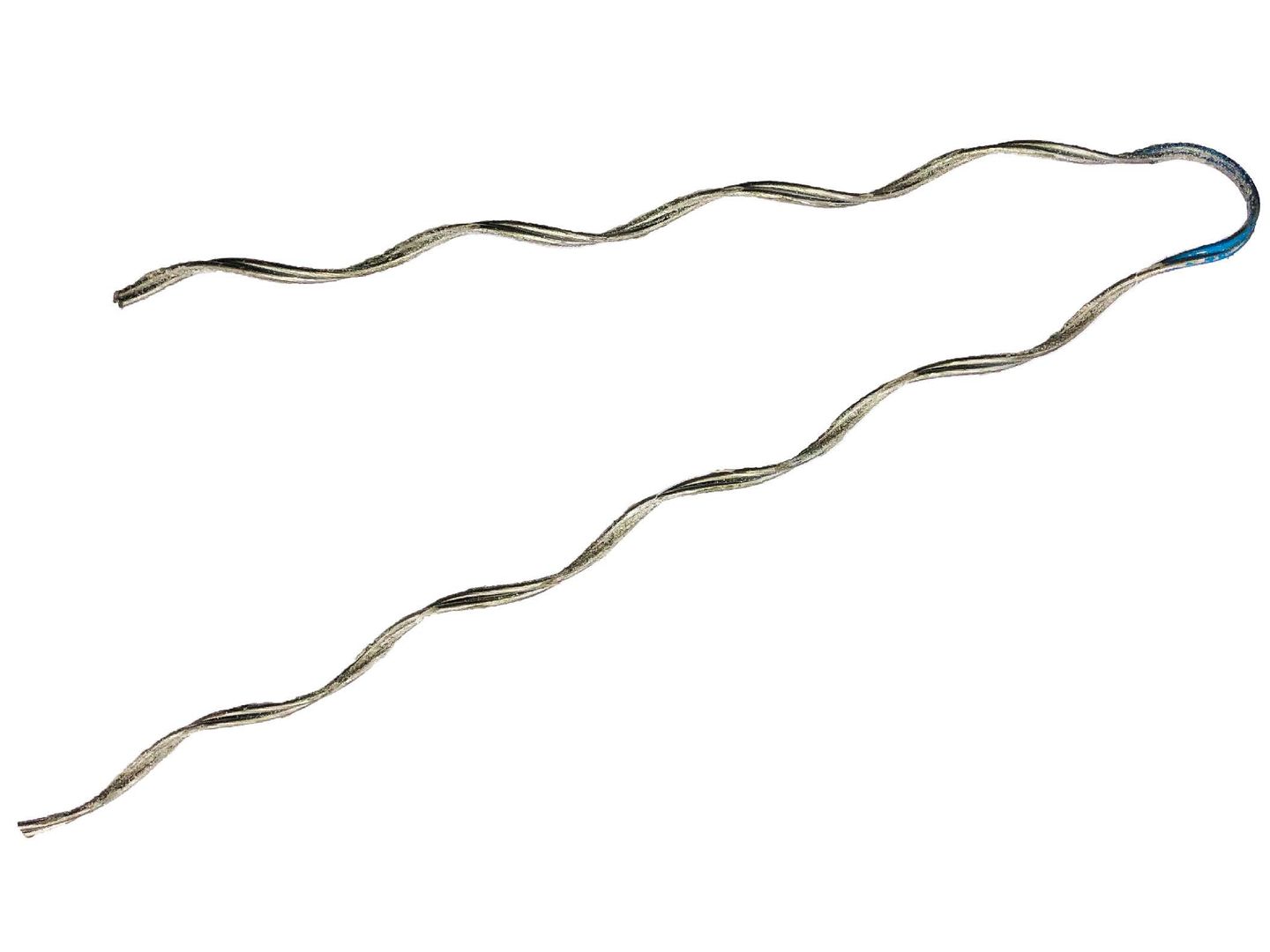

4. Зажим для троса, спиральный, укроченный (2 зажима на дом)

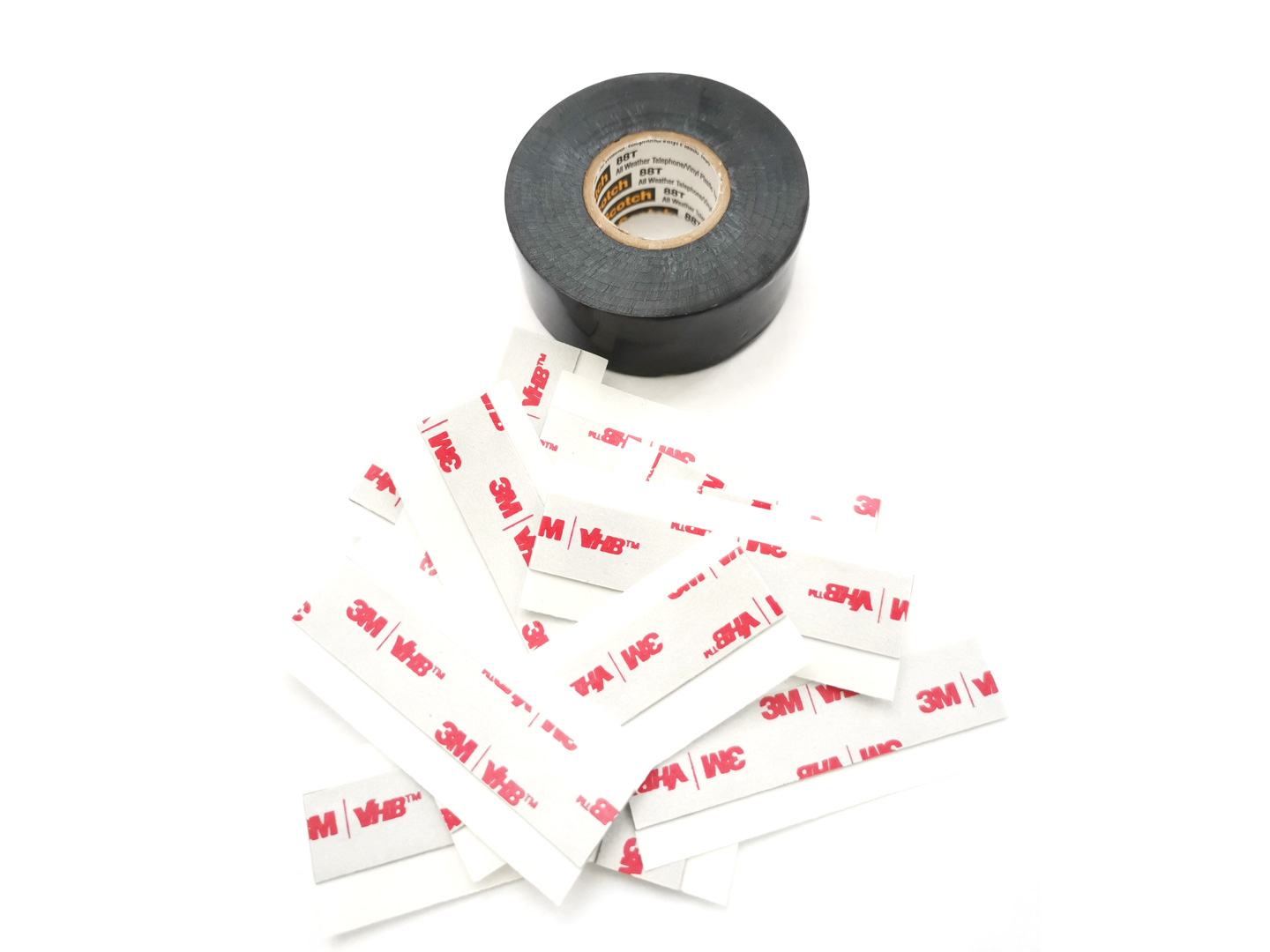

5. Фиксация дроп-кабеля на жгуте и на тросе (в среднем 4 точки фиксации на дом)
