Продукция FTTH

Навивные дроп-кабели для самооконцовки/сварки

Навивные одноволоконные дроп-кабели для самооконцовки/сварки поставляются в виде рядных бухт ДКНГ под установку в навивочную машинку. Бухты намотаны на гильзу, что позволяет снимать и вторично устанавливать остаточную бухту на машинку и тем самым полностью использовать остатки.

Выпускаемые бухты ДКНГ:

1. ДКHГ-21 - длина 350м (под заказ 250м, 330м, 360м). Кабель ОМП-2Д, Полевая оконцовка: приварка хвостовика патчкорда с установкой КДЗС на модуль; приварка хвостовика патчкорда с установкой КДЗС на кабели (нужен спец держатель); приварка Splice-on коннектора (нужен спец держатель); установка Fast-коннектора (исключительно для конца в доме).

2. ДКHГ-23 - длина 500м (под заказ 250м, 330м, 360м). Кабель ОБП-2Д-С. Полевая оконцовка: приварка хвостовика патчкорда с установкой КДЗС на кабели; приварка Splice-on коннектора; установка Fast-коннектора (исключительно для конца в доме). Опция - ДКHГ-24, кабель ОБП-2Д-А.

3. ДКНГ-17 - длина 250м. Кабель диэлектрическая «бабочка» 2х5мм. Полевая оконцовка: приварка хвостовика патчкорда с установкой КДЗС на кабели; приварка Splice-on коннектора; установка Fast-коннектора (исключительно для конца в доме).

4. ДКНГ-15 - длина 400м (под заказ 250м, 330м). Кабель диэлектрическая «бабочка» 2х3мм. Полевая оконцовка: приварка хвостовика патчкорда с установкой КДЗС на кабели; приварка Splice-on коннектора; установка Fast-коннектора (исключительно для конца в доме).

Более подробные описания применяемых кабелей приведены ниже:

  • ОМП-2Д - Плоский кабель 2х4 мм с центральной трубкой
  • Оптический кабель ОМП-2Д, 1волокно Corning SMF-28 Ultra (соответствует стандартам G.652D и G.657A1)

    • ОМП-2Д

    Кабель ОМП-2Д имеет плоскую конструкцию с двумя стеклопрутками диаметром 1 мм и расположенным между ними модулем со свободной укладкой волокон, оболочка – полиэтилен средней плотности. Плоский кабель с поперечными размерами 2х4мм – это самый прочный кабель, который еще допускает установить непосредственно на кабель стандартный оптический разъем под отшлифовку, Fast-connector или Splice-on-connector, а также сварку кабелей с установкой КДЗС на кабели (встык).

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом в пролетах до 20м с применением зажимов ODWAC. С данным дроп-кабелем сочетаются дроп муфты ССД или муфты с прямыми вводами других производителей.

    Характеристики кабеля

    Количество волокон - 1

    Размеры кабеля - 2х4 мм

    Вес кабеля - 7,7 кг/км

    Минимальный допустимый радиус изгиба - 20 мм

    Тип волокна - G.652D (со свойствами G.657.A1)

    Марка волокна - Corning SMF 28 ULTRA

    Силовой элемент - 2 FRP, диаметром 1,0 мм

    Оболочка - 0,4 мм, полиэтилен средней плотности

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,5 кН, кратковременно - до 1,0 кН

    Раздавливающее усилие - 3кН/дм

    Энергия удара – 3Дж

    Рабочая температура -60°C – +70°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 25 лет

  • ОБП-2Д-С - Овальный кабель 2х3 мм с буферизированным волокном
  • Оптический кабель ОБП-2Д-С, 1 волокно в буферном покрытии 900 мкм, Corning SMF-28 Ultra (соответствует стандартам G.652D и G.657A1), оболочка – полиэтилен средней плотности.

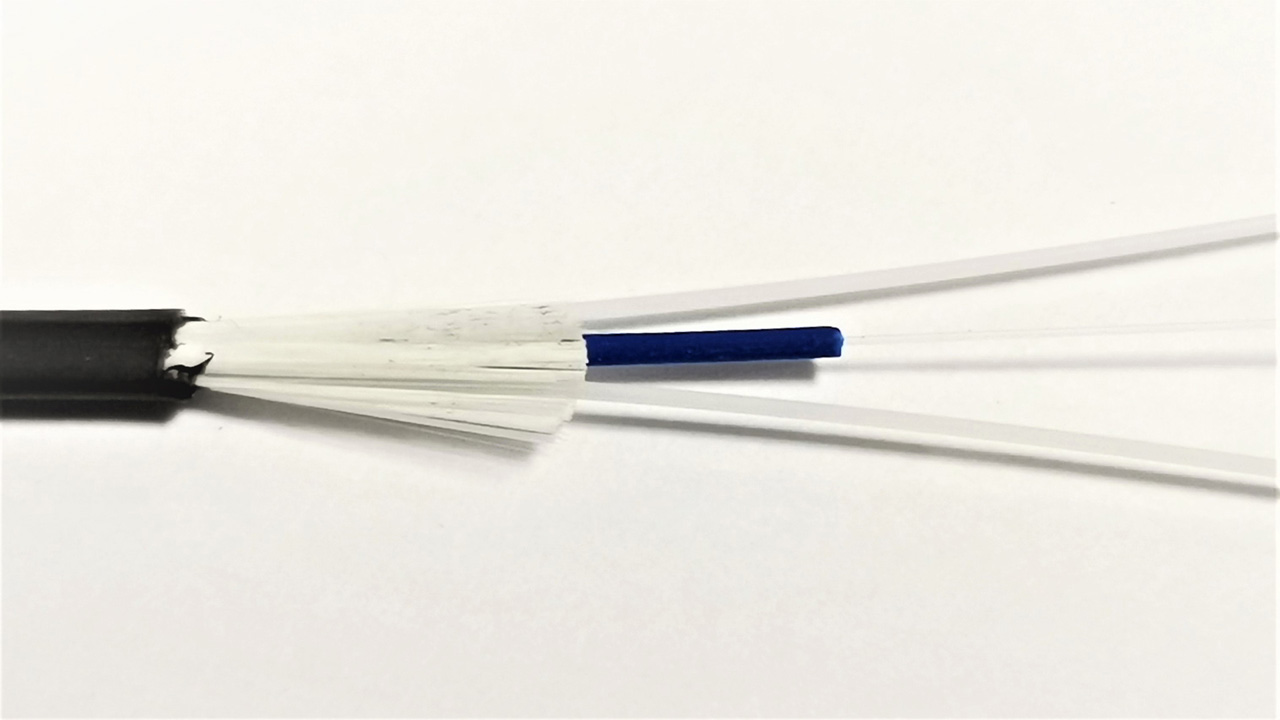

    • ОБП-2Д-C-1

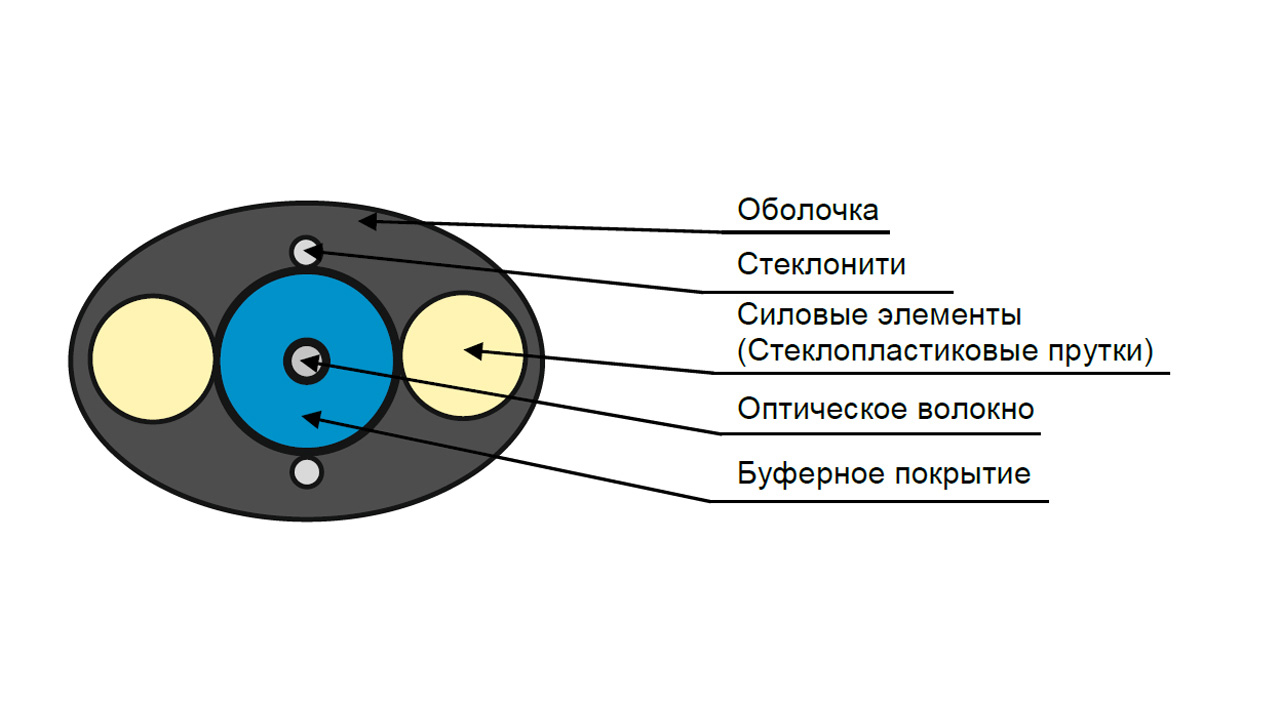

    • ОБП-2Д-C-2

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм и стеклонити (опция по запросу – ОБП-2Д-А, арамидные нити). Поперечные размеры 2х3мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом в пролетах до 15м с применением зажимов Fish-1, и до 20м с применением Fish-1 + пружина. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп-муфты (Китай, ССД и др.).

    Характеристики кабеля

    Количество волокон - 1 в буфере 900 мкм

    Размеры кабеля – 1,9х3,0 мм

    Вес кабеля – 5,8 кг/км

    Минимальный допустимый радиус изгиба – 10 мм

    Тип волокна – G.652D (со свойствами G.657.A1)

    Марка волокна - Corning SMF 28 ULTRA

    Силовой элемент - FRP, 2 стеклопрутка диаметром 0,5мм

    Дополнительный силовой элемент - стеклонити (ОБП-2Д-С) или арамидные нити (ОБП-2Д-А)

    Оболочка - 0,4 мм, полиэтилен средней плотности

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,3 кН, кратковременно - до 0,4 кН

    Раздавливающее усилие - 1,0 кН/дм

    Энергия удара – не более 3Дж

    Рабочая температура -40°C – +70°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 15 лет

  • FTTH-кабель с сечением оптической части «бабочка», 2х5 мм
  • Бухты навивного дроп-кабеля на основе диэлектрического кабеля с сечением «бабочка 2х5мм» с дополнительным диэлектрическим силовым элементом, 1 волокно G.657.A1, оболочка LSZH.

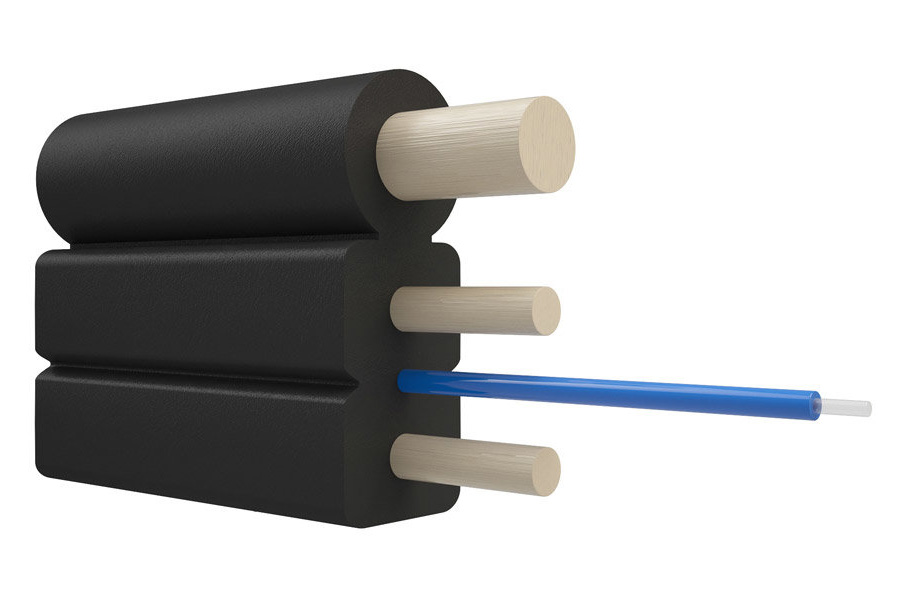

    • FTTx-кабель 2х5мм бабочка

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм и дополнительный стеклопруток 1 мм. Поперечные размеры отделяемой оптической части 2х3мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП, или подвешивают на участке опора-дом – в пролетах до 20м с применением зажимов Fish-2. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп-муфты (Китай, ССД и др.).

    Характеристики кабеля

    Количество волокон - 1

    Размеры кабеля – 2,0х5,2 мм

    Вес кабеля – 15,2 кг/км

    Минимальный допустимый радиус изгиба – 20 мм

    Тип волокна - G.657.A1

    Силовые элементы – 2 FRP 0,5 мм, вынесенный FRP 1 мм

    Оболочка – 0,5 мм, компаунд LSZH

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,4 кН, кратковременно - до 0,6 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -40°C – +60°C

    Соответствие ГОСТ Р 52266—2020 для категорий: частично для ВА (абонентские) и полностью для ВП (навивные)

    Срок службы - 10 лет

  • FTTH-кабель с сечением оптической части «бабочка», 2х3 мм
  • Бухты навивного дроп-кабеля на основе диэлектрического кабеля с сечением «бабочка 2х3мм», 1 волокно G.657.A1 (опция под заказ G.657.A2), оболочка LSZH.

    • FTTx-кабель 2х3мм бабочка

    Силовые элементы кабеля – 2 стеклопрутка 0,5мм. Поперечные размеры 2х3мм соответствуют азиатскому стандарту для FTTH кабелей.

    Кабель навивают на самонесущие оптические кабели, диэлектрические тросы 7/3.5мм, 5/2.4мм, 4/2мм или СИП. С данным дроп-кабелем сочетаются любые FTTH дроп-боксы и дроп-муфты (Китай, ССД и др.).



    Характеристики кабеля

    Количество волокон - 1

    Размеры кабеля – 2,0х3,0 мм

    Вес кабеля, – 9,6 кг/км

    Минимальный допустимый радиус изгиба – 10 мм0

    Тип волокна - G.657.A1 (опция G.657.A2)

    Силовой элемент – 2 FRP 0,5мм

    Оболочка – 0,5мм, компаунд LSZH

    Максимально допустимая растягивающая нагрузка (МДРН, Гост Р 52266-2020) - 0,13 кН, кратковременно - до 0,3 кН

    Раздавливающее усилие - 1кН/дм

    Энергия удара – 3Дж

    Рабочая температура -40°C – +60°C

    Соответствие ГОСТ Р 52266—2020 для категорий: полностью для ВП (навивные)

    Срок службы - 10 лет
